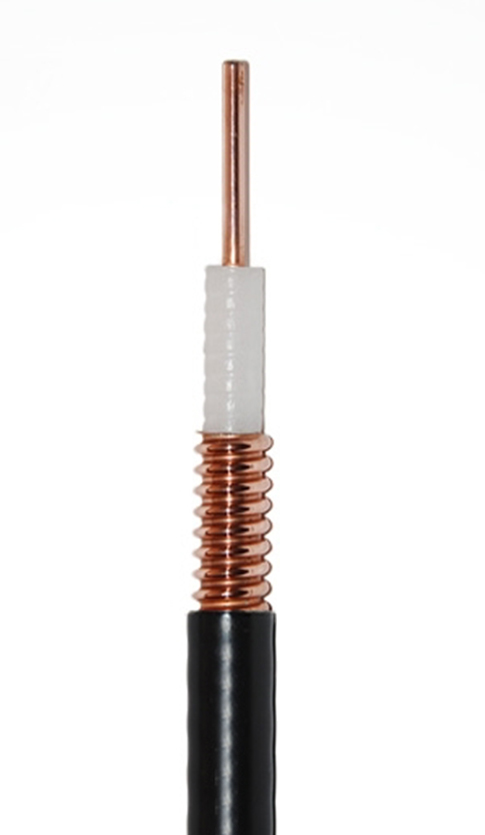

Cable coaxial Corrugado RF de 50 ohmios – 1/2″ super flexible RF

Categorías: ,

Parámetros de construcción:

Conductor interno

Alambre de aluminio revestido de cobre de 3,58 ± 0,03 mm

Aislamiento

PE espumado de 9,0±0,20 mm

Conductor exterior

Tubo de cobre corrugado helicoidal de 12,0 ± 0,20 mm

Chaqueta

PE de 13,40 ± 0,20 mm, negro



Cable coaxial Corrugado RF de 50 ohmios – 1/2″ super flexible RF

Los cables de RF se utilizan como líneas de transmisión para señales de RF. Su nombre proviene de la abreviatura de «radiofrecuencia». Se llama cable coaxial corrugado RF porque el conductor exterior es corrugado. Comercial Lagos e Hijos ofrece una gama completa de cables coaxiales corrugados RF, desde 1/4″ hasta 1 5/8″.
La construcción del cable es similar para todos los tamaños de cable: conductor interior, dieléctrico de espuma, conductor exterior y cubierta exterior.

Cable coaxial RF superflexible de 1/2″   N.º 7101105



Parámetros de construcción:
Conductor interno Alambre de aluminio revestido de cobre de 3,58 ± 0,03 mm
Aislamiento PE espumado de 9,0±0,20 mm
Conductor exterior Tubo de cobre corrugado helicoidal de 12,0 ± 0,20 mm
Chaqueta PE de 13,40 ± 0,20 mm, negro
Características electricas:
Capacidad 83 pF/m
Impedancia 50 ±2 Ω
Velocidad de propagación 81%
Clasificación de potencia máxima 15,6 kilovatios
máx. Frecuencia de operación 10,2 GHz
Resistencia al aislamiento >10000 MΩ.km
Voltaje de ruptura de CC 2500 V
Voltaje de prueba de chispa de chaqueta 5000 Vrms
Resistencia de CC del conductor interno 2,97 Ω/km
Resistencia de CC del conductor externo 6,30 Ω/km
Atenuación de blindaje ≥120dB
VSWR
30MHz-3000MHz ≤ 1,15
3000MHz-4000MHz ≤ 1,15
4000MHz-5000MHz ≤ 1,20
PIM
Intermodulación (3er orden, 2*20W) ≤ – 160 dBc
Propiedades mecánicas:
Radio de curvatura (curva simple) 25mm
Radio de curvatura (curvatura repetida) 55mm
Momento de flexión 2,5 nm
Fuerza de aplastamiento de placa plana 12 N/mm
Resistencia a la tracción 750 norte
Propiedades mecánicas:
Chaqueta PE Chaqueta LSZH
Temperatura de instalación -40 ℃ a +60 ℃ -20 ℃ a +60 ℃
Temperatura de funcionamiento -55 ℃ a +85 ℃ -30 ℃ a +80 ℃
Temperatura de almacenamiento -70 ℃ a +85 ℃ -30 ℃ a +80 ℃
Atenuación (20 ℃):
Frecuencia (MHZ) Atenuación (dB/100m) Potencia Media (KW)
200 4.60 1.53
450 7.04 1.00
800 9.57 0.74
900 10.20 0,69
1800 14.90 0.47
2000 15.80 0,45
2200 16.70 0.42
2500 17.90 0.39
2700 18.80 0.38
3000 19.90 0.36
3400 21.40 0.33
4000 23.50 0.30
5000 26.80 0.26
6000 29.80 0.24
